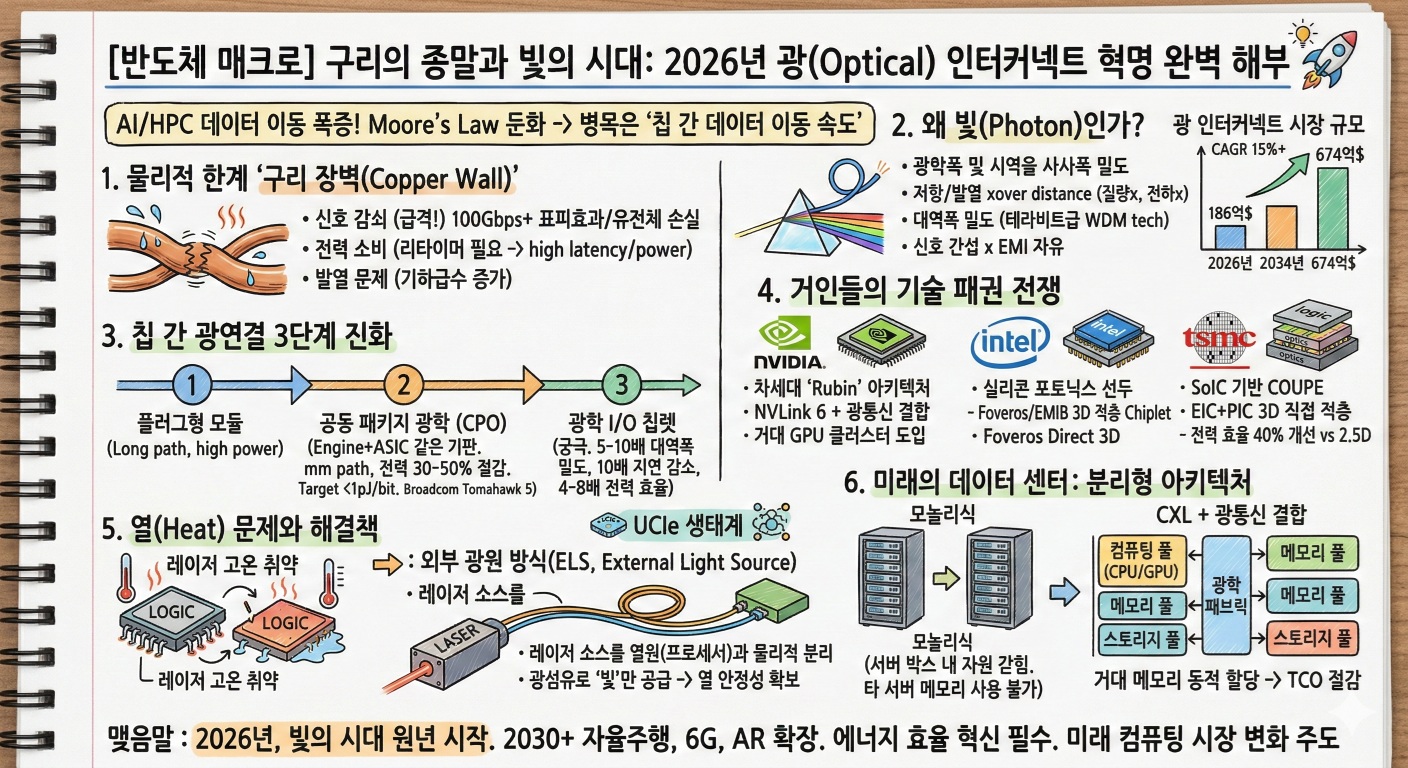

# [반도체 매크로] 구리의 종말과 빛의 시대: 2026년 광(Optical) 인터커넥트 혁명 완벽 해부

인공지능과 고성능 컴퓨팅의 발전은 전례 없는 데이터 이동을 요구하며, 기존의 전기적 연결 방식은 이제 한계에 도달했습니다.

무어의 법칙이 둔화되면서, 시스템의 최종 성능은 개별 칩의 연산 능력이 아닌 **칩 간 데이터 이동 속도**에 의해 결정되는 패러다임의 전환이 일어나고 있습니다.

오늘은 2026년을 기점으로 본격화될 칩 간 **광(Optical) 인터커넥트 기술 혁명**과, 이것이 왜 선택이 아닌 필연인지 심층 분석해 보겠습니다.

***

## 1\. 넘을 수 없는 물리적 한계\, '구리 장벽\(Copper Wall\)'에 직면하다

![scrollstoppingphotos-28286034.jpg](/static/blog/images/16eff77332184dd98ac1b994ae013b92.jpg#410x230)

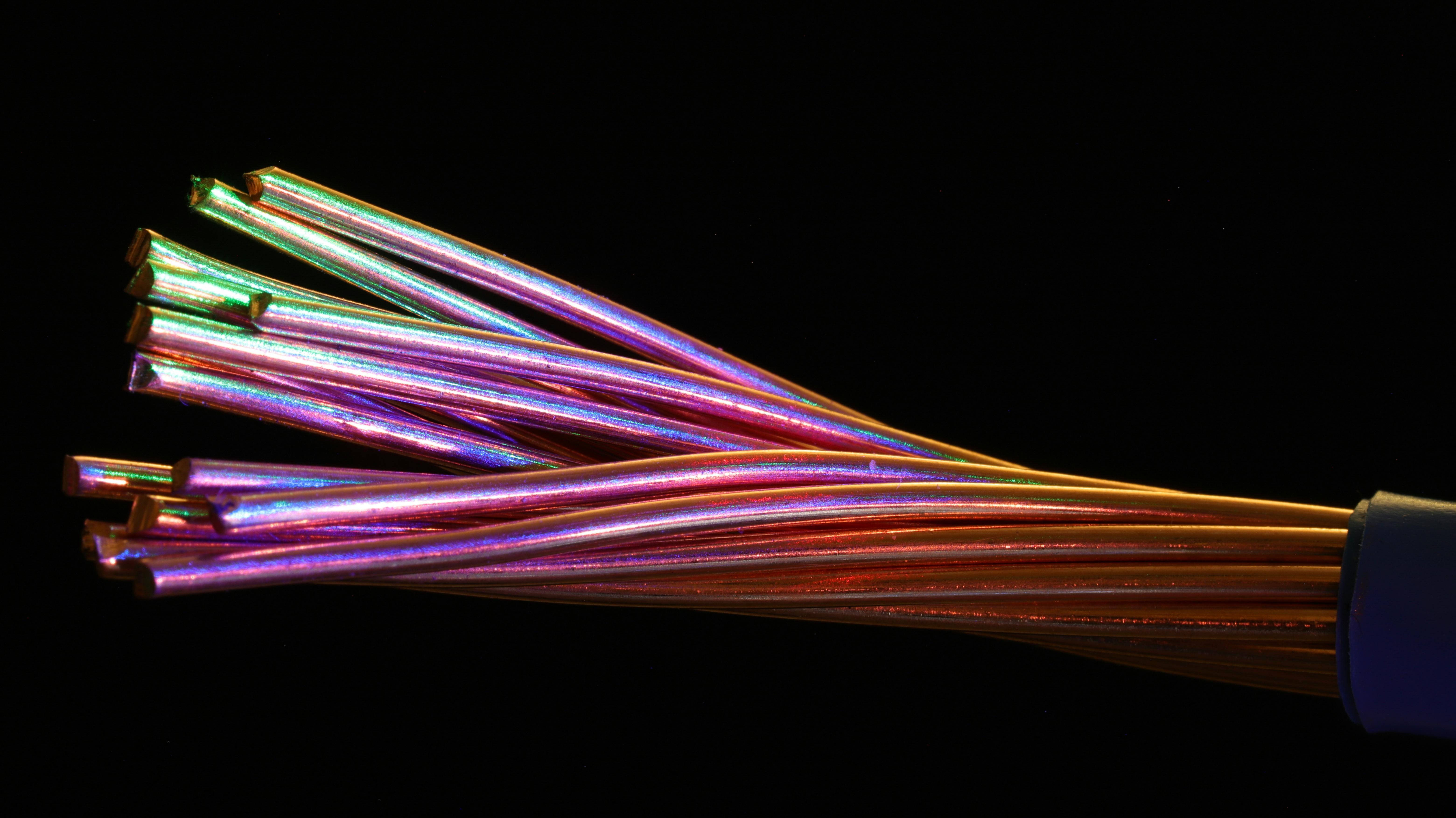

지금까지 데이터 전송의 핵심이었던 구리선(전기 신호)은 데이터 폭증 시대에 치명적인 세 가지 물리적 한계에 부딪혔습니다.

### ✅ 신호 감쇠 (Signal Attenuation)

* 전송 속도가 100Gbps를 넘어 200Gbps, 1.6Tbps로 증가함에 따라 표피 효과와 유전체 손실로 인해 신호가 급격히 약해집니다.

### ⚡전력 소비 (Power Consumption)

* 약해진 신호 손실을 보상하기 위해 리타이머(Retimer)와 리피터(Repeater)를 사용해야 하며, 이는 전력 소비와 지연 시간 증가의 주범이 됩니다.

### 🔥 발열 문제 (Heat Generation)

* 주파수가 높아질수록 저항과 열 발생이 기하급수적으로 증가합니다.

***

## 2\. 왜 빛\(Photon\)이 해답인가? 폭발하는 광 인터커넥트 시장

![pexels-clickerhappy-1448561.jpg](/static/blog/images/e9933e2d94614344885c6988bbcdf402.jpg#423x280)
전기 신호를 광 신호로 대체하면 물리적 한계를 단숨에 돌파할 수 있습니다.

* **저항 및 발열**: 광자는 질량이 없고 전하가 없어 거리가 멀어져도 저항과 발열 문제에서 자유롭습니다.
* **대역폭 밀도**: 파장 분할 다중화(WDM) 기술을 통해 단일 광섬유에서 테라비트급 대역폭을 구현할 수 있습니다.
* **신호 간섭**: 전자기 간섭(EMI)에 영향을 받지 않아 신호 무결성이 매우 우수합니다.

이러한 압도적인 장점 덕분에 글로벌 광 인터커넥트 시장 규모는 **2025년 186억 달러 → 2034년 674억 달러**로, 연평균 15% 이상 성장할 전망입니다.
특히 AI 가속기 수요 폭발과 데이터 센터 투자 확대가 성장을 견인하고 있습니다.

***

## 3\. 구리에서 빛으로: 칩 간 광연결의 3단계 진화

광 기술은 프로세서와 얼마나 가까워지느냐에 따라 3단계로 진화하고 있습니다.

### ① 플러그형 광학 모듈 (Pluggable Optics)

전기 경로가 길어 전력 소모가 높고 신호가 저하되는 기존 방식입니다.

### ② 공동 패키지 광학 (CPO / Co-Packaged Optics)

광학 엔진과 스위치 ASIC을 동일한 기판에 패키징하여 전기적 경로를 수 밀리미터 단위로 단축합니다.

* 전력 소모 30\~50% 절감
* 비트당 전력 소비 1 pJ/bit 미만 목표
* 브로드컴 Tomahawk 5, 시스코 등 상용화 완료

### ③ 광학 I/O 칩렛 (Optical I/O Chiplet)

궁극적인 단계로, 표준 CMOS 공정을 이용해 광학 입출력을 칩렛 형태로 구현합니다.

* 대역폭 밀도: 기존 SerDes 대비 5\~10배 향상
* 지연 시간: 10배 감소
* 전력 효율: 4\~8배 개선

***

## 4\. 거인들의 움직임: 엔비디아\(NVIDIA\)와 인텔\(Intel\)의 기술 패권 전쟁

차세대 하이엔드 GPU와 대규모 클러스터를 주목해야 하는 이유는 **첨단 패키징 기술이 광학 통합의 핵심**이기 때문입니다.

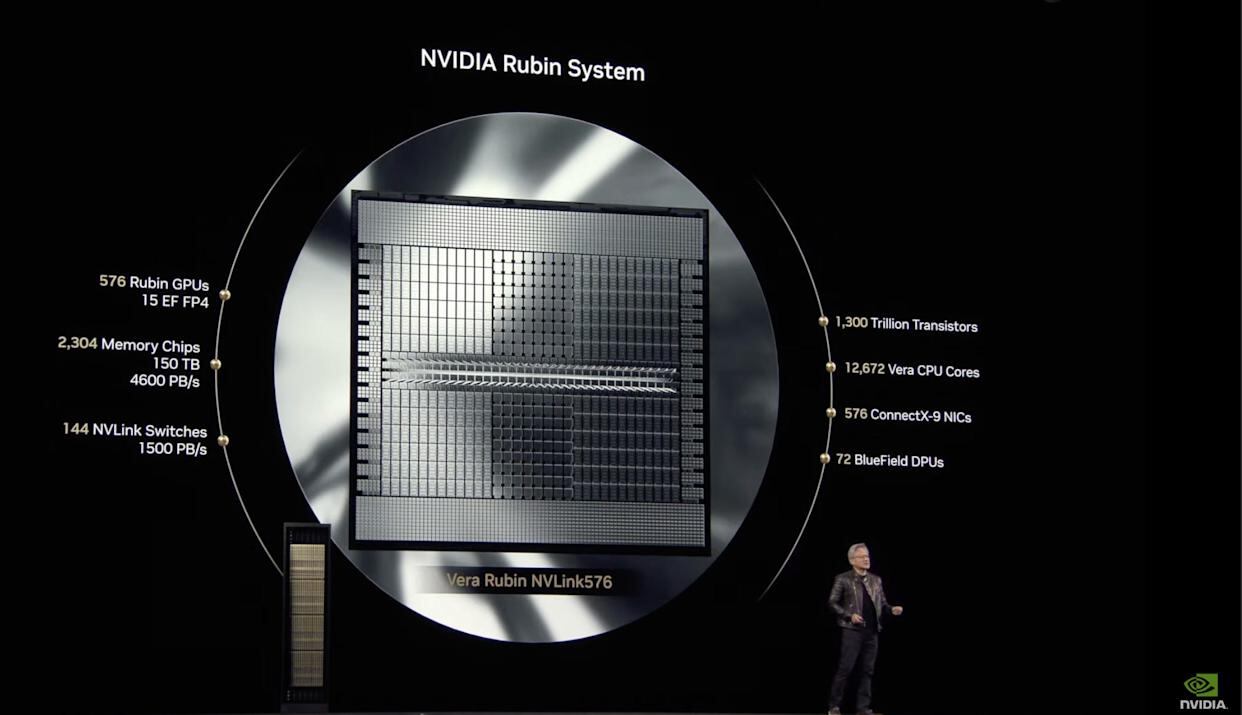

### 1\. 엔비디아 \(NVIDIA\)

![nvidia-rubin.jpg](/static/blog/images/4338a27f53334529935237227d1fd36e.jpg#778x400)

* 차세대 **Rubin 아키텍처**가 광통신 도입의 전환점
* NVLink 6 기반 칩 간 대역폭 대폭 확장
* 수만 개 GPU 클러스터에 광학 기술 도입 진행

### 2\. 인텔 \(Intel\)

![photonics-chips_1920-1080.jpg](/static/blog/images/297142917b8f41d8a66825e490fe7ebe.jpg)

* 실리콘 포토닉스(Silicon Photonics) 분야 선두주자
* Foveros 및 EMIB 패키징 기반 광학 칩렛 3D 적층
* **Foveros Direct 3D**: 10µm 이하 피치 구리-구리 직접 연결

### 3\. TSMC

* SoIC 기반 **COUPE (Compact Universal Photonic Engine)** 개발
* 전자 IC + 광자 IC 3D 직접 적층
* 기존 2.5D 대비 전력 효율 40% 개선

***

## 5\. 남은 기술적 난제와 뜨거운 프로세서를 식히는 법

빛을 칩 내부로 도입하기 위한 가장 큰 장애물은 바로 **열(Heat)** 문제입니다.

AI 가속기 같은 고성능 로직 칩은 막대한 열을 발생시키며, 레이저 소스는 고온 환경에서 성능이 급격히 저하됩니다.

### 🔧 해결책: 외부 광원 방식 (ELS, External Light Source)

* 레이저 소스를 프로세서와 물리적으로 분리
* 별도 모듈에서 광 생성
* 광섬유로 순수한 빛만 패키지 내부 공급
* 열 안정성 확보

또한, 서로 다른 제조사의 칩렛 간 통신을 가능하게 하는 **UCIe 개방형 표준 생태계**가 구축되면서 기술 도입 속도가 빨라지고 있습니다.

***

## 6\. 미래의 데이터 센터: 자원의 해방과 분리형 아키텍처

![disaggregation_concetp_for_data_centers.png](/static/blog/images/0a98b987abc74ab2b43986366c67dd70.png)

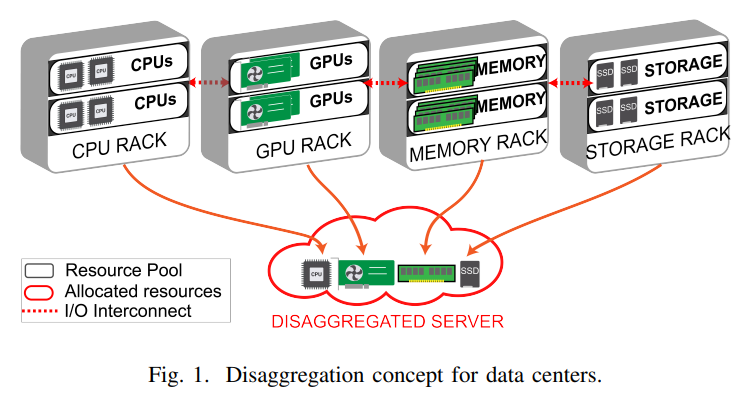

빛이 서버 내부로 침투하면서 데이터 센터 구조 자체가 근본적으로 재구성되고 있습니다.

기존 **모놀리식(Monolithic) 서버**에서는 자원이 서버 내부에 고정되어 있어 다른 서버의 메모리를 직접 활용하기 어려웠습니다.

하지만 다음 구조가 등장하고 있습니다:

### 🌐 분리형 아키텍처 (Disaggregated Architecture)

**CXL(Compute Express Link) + 광통신 결합**

* 컴퓨팅 풀 (CPU/GPU)
* 메모리 풀
* 스토리지 풀

→ 광학 패브릭으로 연결

필요 시 거대한 메모리 풀을 동적으로 할당할 수 있어 **총 소유 비용(TCO)** 절감이 가능합니다.

***

## 맺음말: 2026년, 빛의 시대가 시작된다

2030년 이후 광통신 기술은 데이터 센터를 넘어 다음 영역으로 확장될 전망입니다.

* 자율주행차 초고속 네트워크
* 6G 기지국
* 하이엔드 AR/VR 가전

2026년은 광통신 기술이 연구실을 벗어나 실제 제품에 적용되는 **원년**입니다.

에너지 효율 혁신은 데이터 중심 컴퓨팅 시대에서 선택이 아닌 필수입니다.
이 거대한 변화를 주도하는 기업들의 흐름을 읽는다면, 미래 컴퓨팅 시장과 투자 시장에서 한발 앞서 나갈 수 있을 것입니다.
